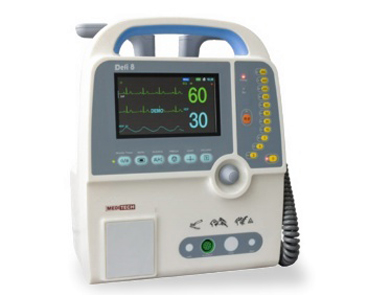

المكونات الأساسية لجهاز الصدمة

Розряд DC.

المكونات الأساسية لجهاز الصدمة الكهربائية:
يتكون الجهاز من البوردات التالية :
1. بوردECG .
2. بورد الشحن و الجهد العالي .
3. Плата живлення (power supply).
4. بوردات المعالجة.
5. اللوحة الرئيسية.
6. بورد الشاشة .
7. بورد الطباعة.
ومن:
Електроди (пластини): оснащені ізольованою ручкою, піднятою над струмопровідною поверхнею, щоб не виникало електричного удару для користувача приладу, а також оснащені двома кнопками розряду та заряду й трьома світловими індикаторами, що вказують на якість контакту між електродами та поверхнею шкіри (слабкий – середній – добрий), а також наявна кнопка pediatric paddles, що допомагає зняти дорослу ударну поверхню для отримання меншої поверхні для використання на дітях.
2. كبل (ECG) : لاقتباس إشارة القلب.
3. مكثف الشحن : وهو الجزء المسؤول عن تأمين الشحنة اللازمة لحدوث الصدمة، سعتها 32 مايكرو فاراد ، الشحن الأعظمي 6000 [V] ، جهد الاستخدام الأعظمي 5200[V] .
4. البطارية: وهي من أهم الأجزاء الموجودة في الجهاز ،ويجب أن تكون مشحونة
-6-

بشكل دائم بحيث عند انقطاع التيار الكهربائي تكون جاهزة للاستخدام ومشحونة
لأنها إن لم تكن مشحونة فإنها قد تؤدي إلى موت المريض إذا أحتاج للجهاز في ذلك الوقت، وهي عبارة عن ست بطاريات قابلة للشحن كل بطارية تؤمن 2 [V].
أزرار التحكم الرئيسية للجهاز:

1. Живлення: кнопка ввімкнення приладу.
2. Перемикач вибору: селектор енергії в джоулях для встановлення потрібної енергії зарядки конденсатора; енергія становить від (9-400) джоулів.
3. Зарядка: використовується для зарядки конденсатора.
4. Індикатор зарядки: вказує, що конденсатор заряджено і він готовий до розряду; розташований на дефібриляторі та на панелі керування.
5. Розряд: кнопка, розміщена на пластині, натискається одночасно з відповідною на другій пластині для розряду заряду через грудну клітину пацієнта.
6. Синхронізатор (Sync): для синхронізації розряду заряду з сигналом ЕКГ, а саме з вершиною зубця R, причому хвиля розряду застосовується після виявлення хвилі R і на її вершині.
7. Тривога: подає звукове попередження залежно від частоти серця і подає тривогу у разі перевищення меж, встановлених лікарем; ця кнопка використовується для ввімкнення та вимкнення цього звуку.
9. ECG: من أجل معايرة طول إشارة ECG نسبة ل cm .
10. Freeze: заморожує сигнал ЕКГ на екрані.
11. Run/Stop: використовується для запуску та зупинки принтера.
12. Mark: ставить позначку (mark) на папері принтера, з якої починається запис.
13. High: змінюються верхні межі частоти серця, перевищення яких викликає тривогу.
14. Low: змінюються нижні межі частоти серця, перевищення яких викликає тривогу.
16. Індикатор зарядки батареї: світиться, вказуючи на процес заряджання батареї.
17. Пластина (paddle): використовується для зняття сигналу ЕКГ через пластину.

إنذارات الجهاز:
Прилад подає звукову тривогу залежно від налаштувань користувача для частоти серця; прилад попередньо відкалібровано за нижньою межею частоти серця 30 уд/хв та максимальною частотою серця 150 уд/хв; якщо частота серця пацієнта перевищує ці дві попередні межі, подається звукова тривога, а на екрані з’являється індикатор звукової тривоги у формі дзвінка.
-7-

طريقة استخدام جهاز الصدمة:
1 .تدهن الأقطاب بالجيل ذو الناقلية العالية و يتم تنظيف جلد المريض لهدفين:
* التقليل من مقاومة الجلد إلى الحدود الدنيا و ذلك لإنقاص الطاقة الضائعة عبر الجلد I2R و رفع نسبة الطاقة المفيدة المفرغة عبر العضلة القلبية
**إن الطاقة الضائعة هي طاقة حرارية تؤدي زيادتها إلى حروق جلدية
1.يتم اختيار الطاقة المراد تسليمها لقلب المريض عبر الناخب في واجهة الجهاز.
3.تشغيل مفتاح الشحن .
4.ضغط القطبين على صدر المريض بقوة للحصول على تلامس و توصيل جيد يقلل المقاومة عبر الجلد و كذلك عدم حصول حركة غير مرغوبة لدى رد فعل المريض على الصدمة ، وتحمل أقطاب التفريغ في الأجهزة المستعملة led يشير إلى الضغط المطلوب على صدر المريض .
5.انتظار إشارة عملية انتهاء الشحن .
6.تفريغ الشحنة عن طريق الضغط على مقابض التفريغ الموجودة على الأقطاب (المقابض) ، حيث يتم تفريغ الشحنة عبر الجسم الذي مقاومته بحدود 50 أوم.
أعطال الجهاز:
1-عطل في البطارية.
2-несправність пластини (paddle).
3-أعطال الالكترونية.
4-عطل في كابل إشارة ECG .
5-عطل في أحد أزرار التحكم.
6-несправність основного живлення (power supply).
