Багатофункціональний затискач для ветеринара, що в основному включає верхній та нижній затискачі; корпус затискача складається з верхнього затискача, нижнього затискача, болта та пружини кручення, причому згаданий корпус затискача встановлений із з’єднувальним вузлом, що має з’єднувальні провідники, а з’єднувальний вузол має кілька монтажних секцій, що відповідають вилці провідника. Завдяки сумісній конструкції багатофункціональний затискач для ветеринара може застосовуватися у ширших сферах; ветеринарна клініка, оснащена багатофункціональним затискачем для ветеринара, придатна навіть для одночасного використання пробникових провідників, бананових штекерних провідників, защіпкових провідників та затискних провідників, що значно знижує витрати на закупівлю обладнання та аксесуарів і полегшує експлуатацію. Крім того, завдяки протиковзкій конструкції багатофункціональний затискач для ветеринара значно покращує ситуацію, коли затискач зісковзує з рук оператора або зі шкіри тварини, що економить час під час роботи.
Винахід стосується багатофункціонального затискача, зокрема затискача для ветеринара, сумісного з багатьма видами провідників, і застосовується в обладнанні, такому як ветеринарний електрокардіограф, ветеринарний монітор тощо.

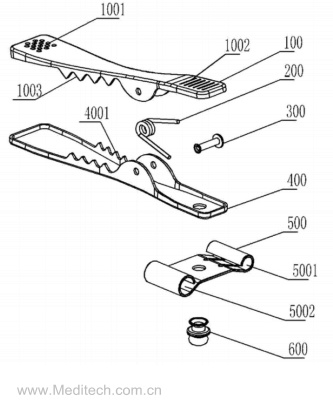

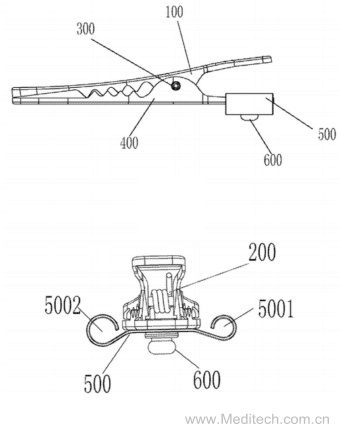

Багатофункціональний затискач для ветеринара, як показано назображенняхскладається з верхнього затискача100, нижнього затискача400, болта300, пружини кручення200та з’єднувального вузла, де з’єднувальний вузол включає двохконтактну електродну гніздову розетку500та заклепку600, причому дно заклепки600має защіпкову вилку; під час складання затискача для ветеринара покласти пласко нижній затискач400, використовуючи заклепку600щоб прес-заклепати двохконтактну електродну гніздову розетку500у нижньому затискачі400, і встановити пружину кручення200у нижньому затискачі400, потім накрити верхній затискач100, пропустити через болт300, а потім прес-заклепати верхній затискач100та нижній затискач400. При цьому хвостовий кінець верхнього затискача100має хвилясті смуги1002, основне призначення яких — запобігати падінню затискача з рук користувачів; передній кінець верхнього затискача100має кілька круглих крапок1001, а між верхнім затискачем100та нижній затискач400є зуб1003та зуб4001окремо, щоб запобігти ослабленню затискача на шкірі тварини. Двохконтактна електродна гніздова розетка500цього варіанта виконання має пробні отвори5001діаметром 3 mm та пробні отвори5002діаметром 4 mm, а внизу защіпкової заклепки600є защіпкова вилка63діаметром 4 mm; коли користувач використовує кабель ЕКГ, якщо це пробниковий тип діаметром 3 mm, вставте провідники у пробні отвори5001для звичайного використання; якщо кабель ЕКГ — типу бананової вилки Φ4 mm, вставте провідники у пробні отвори5002діаметром 4 mm для звичайного використання; якщо кабель ЕКГ — защіпкового типу діаметром 4 mm, вставте провідники у защіпкову вилку діаметром 4 mm для звичайного використання.
|
